河南洛陽——寶雨山煤礦空壓機余熱回收熱水系統
0.00
0.00
項目合作單位位于國家歷史文化名城，河南省省會-鄭州，是華夏文明重要發祥地之一，是中國中部地區重要的中心城市。具體項目在洛陽寶雨山煤礦。寶雨山煤礦現有5臺空壓機，本著降低企業運營成本及環保的目的，要求為其進行空壓機余熱回收系統改造。改造方式為利用螺桿式空壓機余熱加熱熱水，實現零費用獲取熱水的效果。
河南洛陽——寶雨山煤礦空壓機余熱回收熱水系統
一，項目背景 項目合作單位位于國家歷史文化名城，河南省省會-鄭州，是華夏文明重要發祥地之一，是中國中部地區重要的中心城市。具體項目在洛陽寶雨山煤礦。
寶雨山煤礦現有5臺空壓機，本著降低企業運營成本及環保的目的，要求為其進行空壓機余熱回收系統改造。改造方式為利用螺桿式空壓機余熱加熱熱水，實現零費用獲取熱水的效果。
此次我司為寶雨山煤礦安裝了空壓機余熱回收系統。系統采用西門子高端PLC進行監測與控制，實現系統的自動化運行及管理。

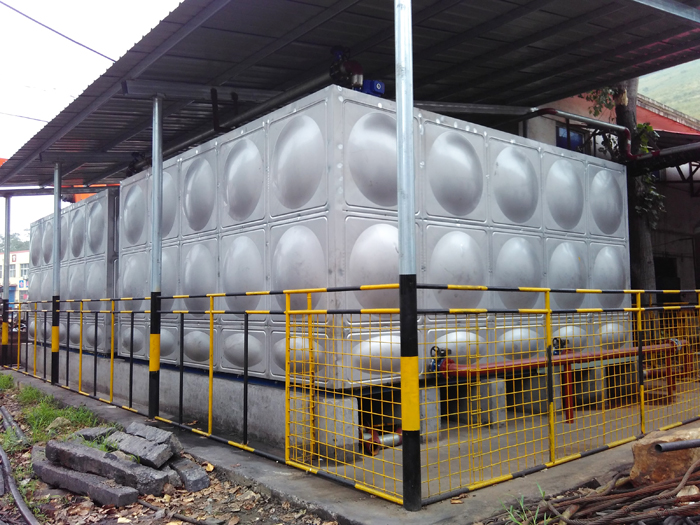

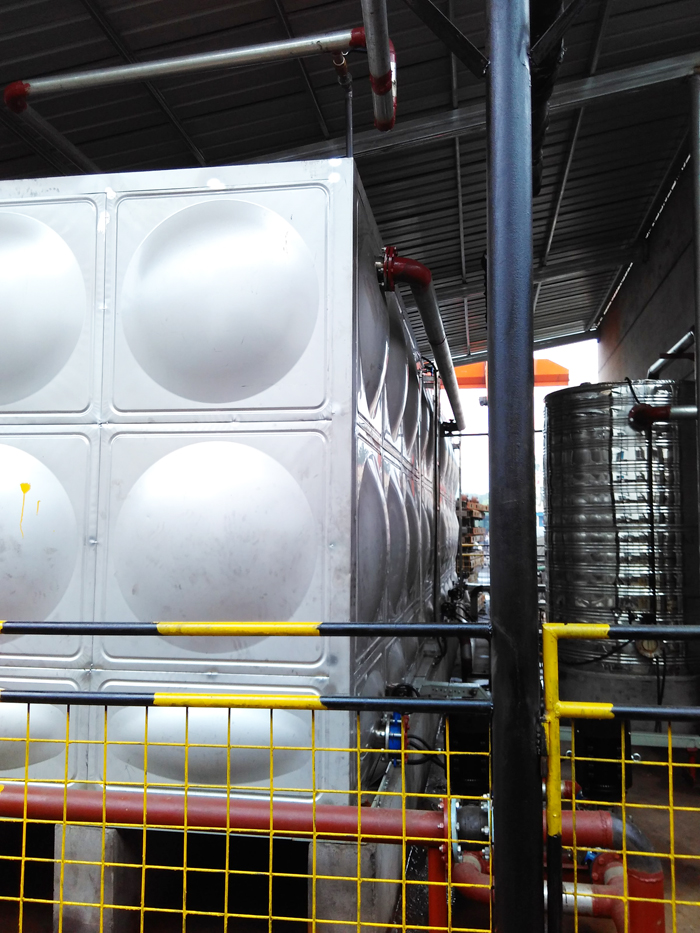

二，項目現場
空壓機余熱回收監控系統包含PLC監控柜及現場水泵、閥門低壓供電柜。
系統提供現場就地和集中遠控兩種操作方式，就地和遠控操作方式之間有閉鎖。

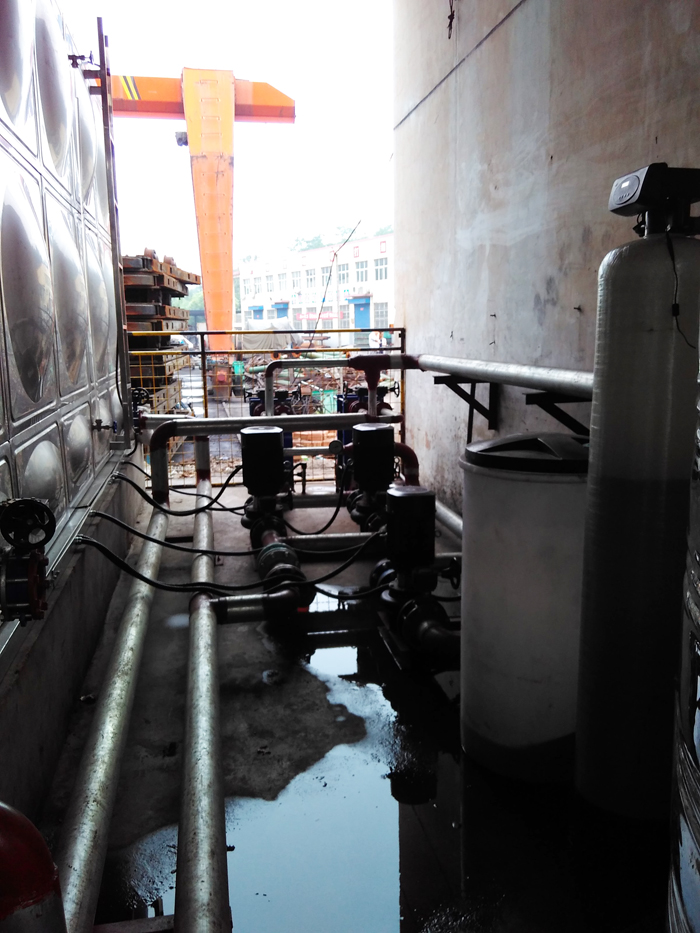

系統水泵采取并聯（一用一備）模式，監控系統可實時監測運行水泵的狀態，發生故障時可自動切換至備用泵。
現場水泵、閥門低壓供電柜功能
?。?）為現場水泵及閥門等設備提供電源。
?。?）可實現水泵及閥門等設備的就地控制。

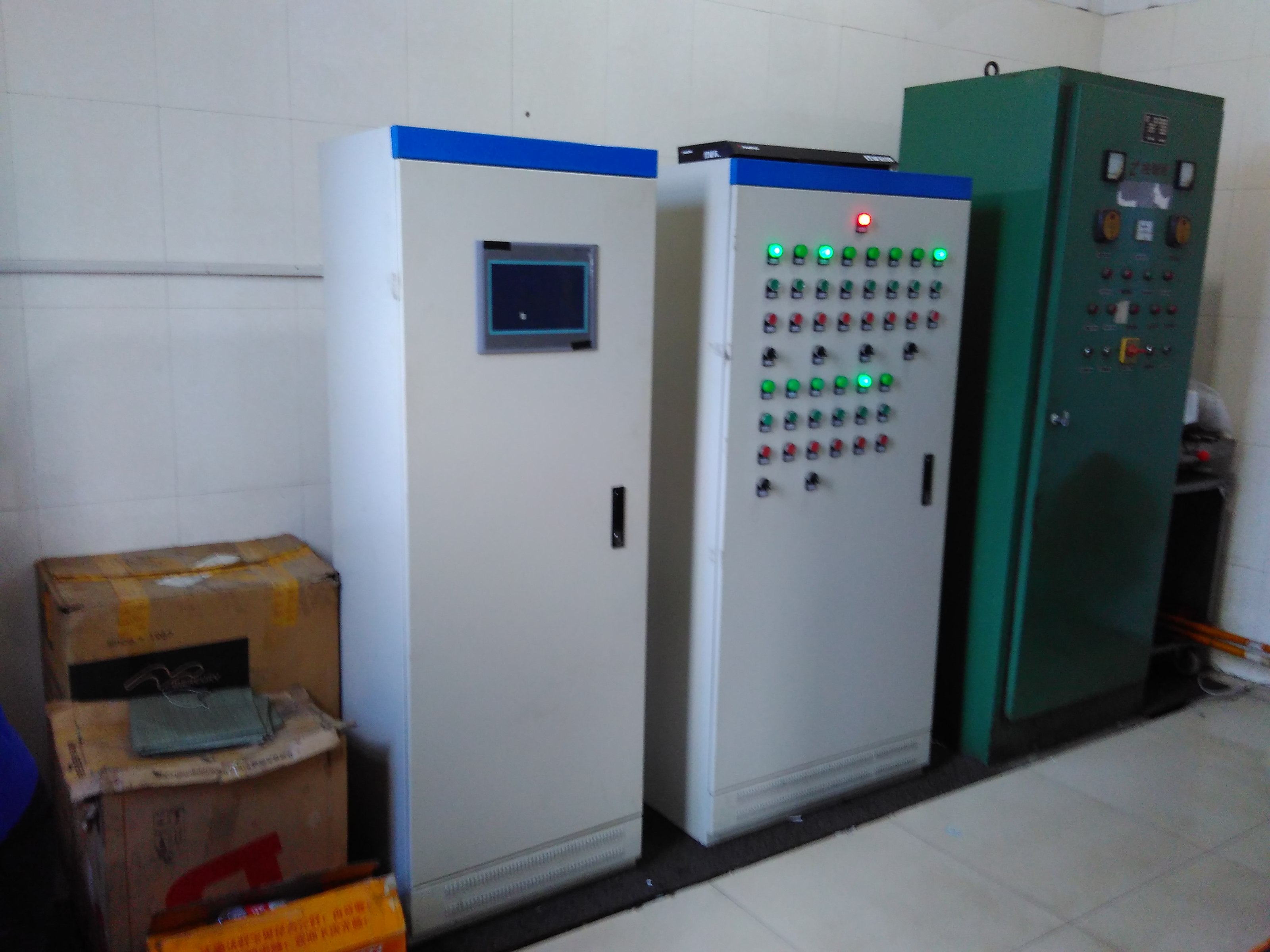

PLC監控柜以西門子高端PLC及工控機為核心，系統內部裝有空壓機余熱回收邏輯控制及故障診斷報警系統，此外還配備高性能信號測取裝置、通訊裝置、輸出及顯示裝置等。
配有手動控制按鈕，可遠程手動控制現場水泵及閥門的開、關。監控柜外形美觀，裝配牢固，維護方便。
1、電氣控制柜的供電系統和信號系統配備兩級防雷保護。

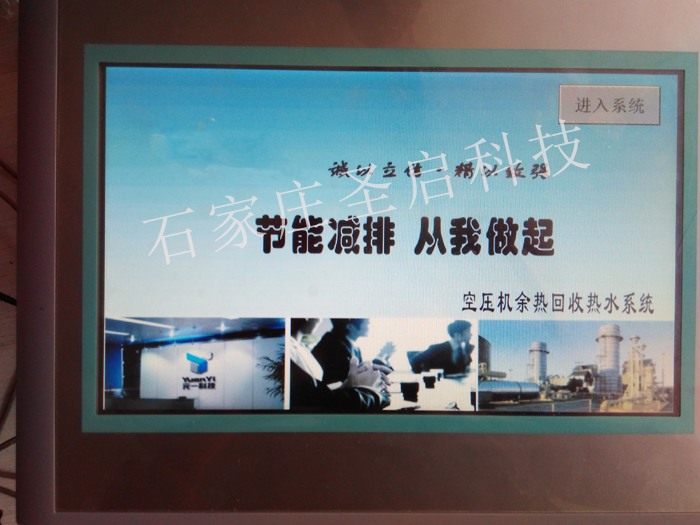

2、采用10寸西門子智能人機界面。顯示清晰，操作靈活方便。
3、實時在線監測空壓機、水泵、電磁風門等設備運行狀態。
4、實時在線監測壓力、流量、溫度、液位等性能參數。

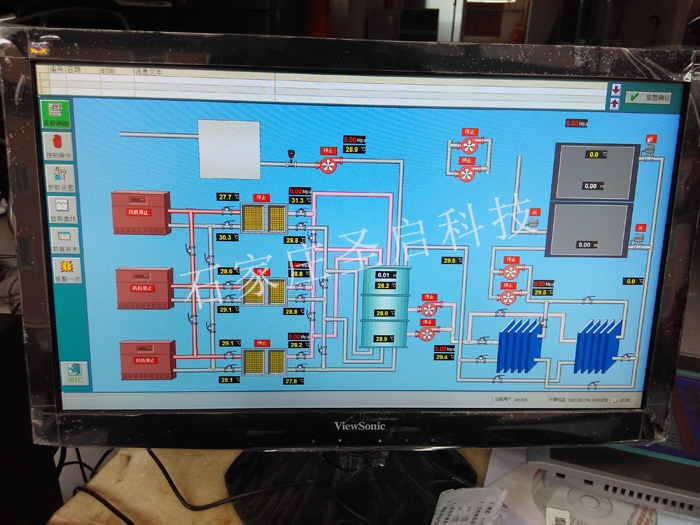

5、能在監控中心同步顯示空壓機余熱回收系統模擬運行畫面。
6、能顯示實時報警信息，建立報警歷史數據庫。為用戶開放壓力、流量、溫度、液位等性能參數的報警上、下限設置。用戶可根據自身需要進行設置。
7、監測數據報表自動生成，每小時自動存儲一次，也可手動保存。可以打印日?qǐng)?bào)表、月報表，歷史數據儲存一年，自然滾動溢出。自動生成壓力、流量、溫度、液位等性能參數的歷史曲線，數據變化一目了然。
